Schwingprüftechnik

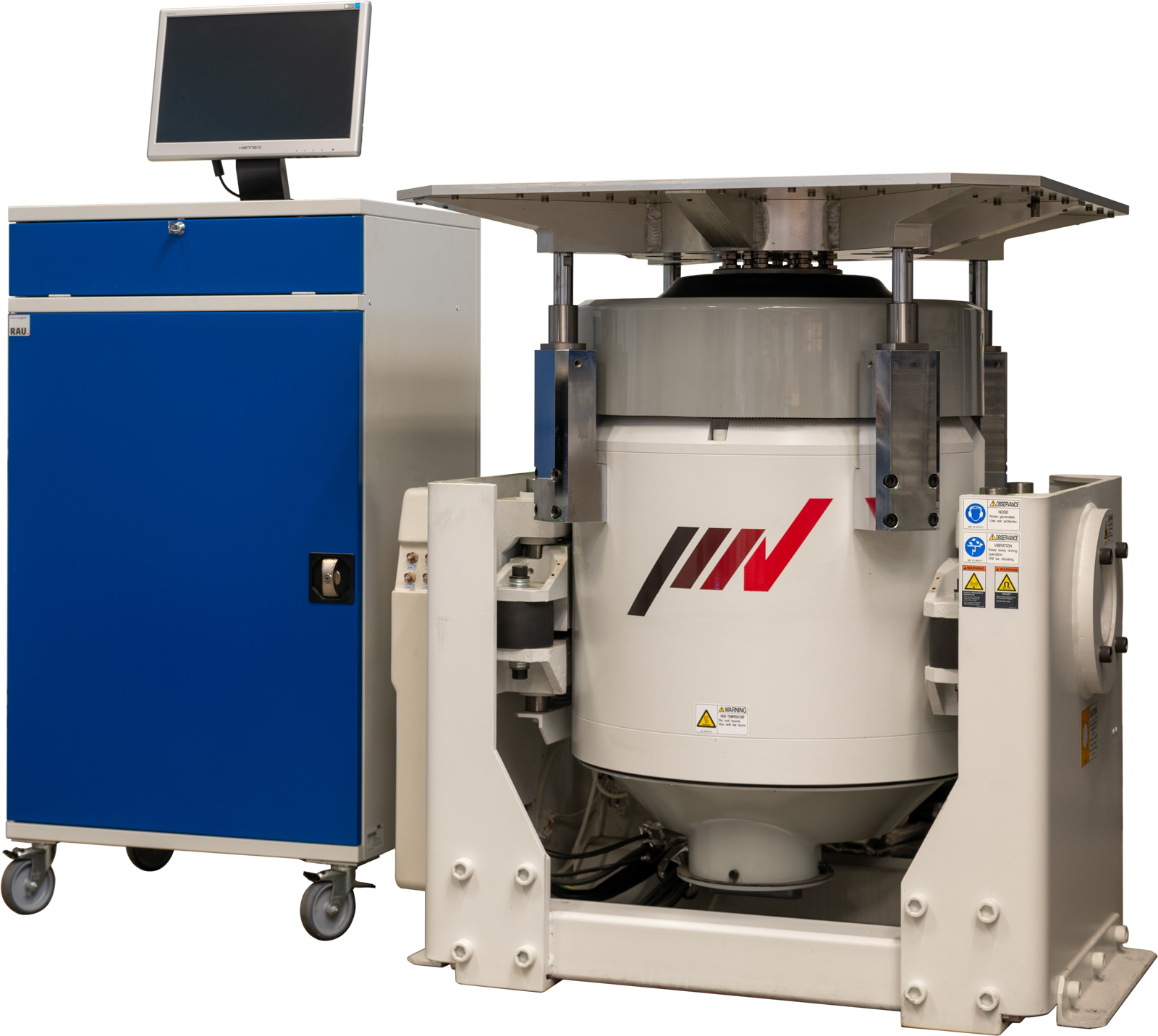

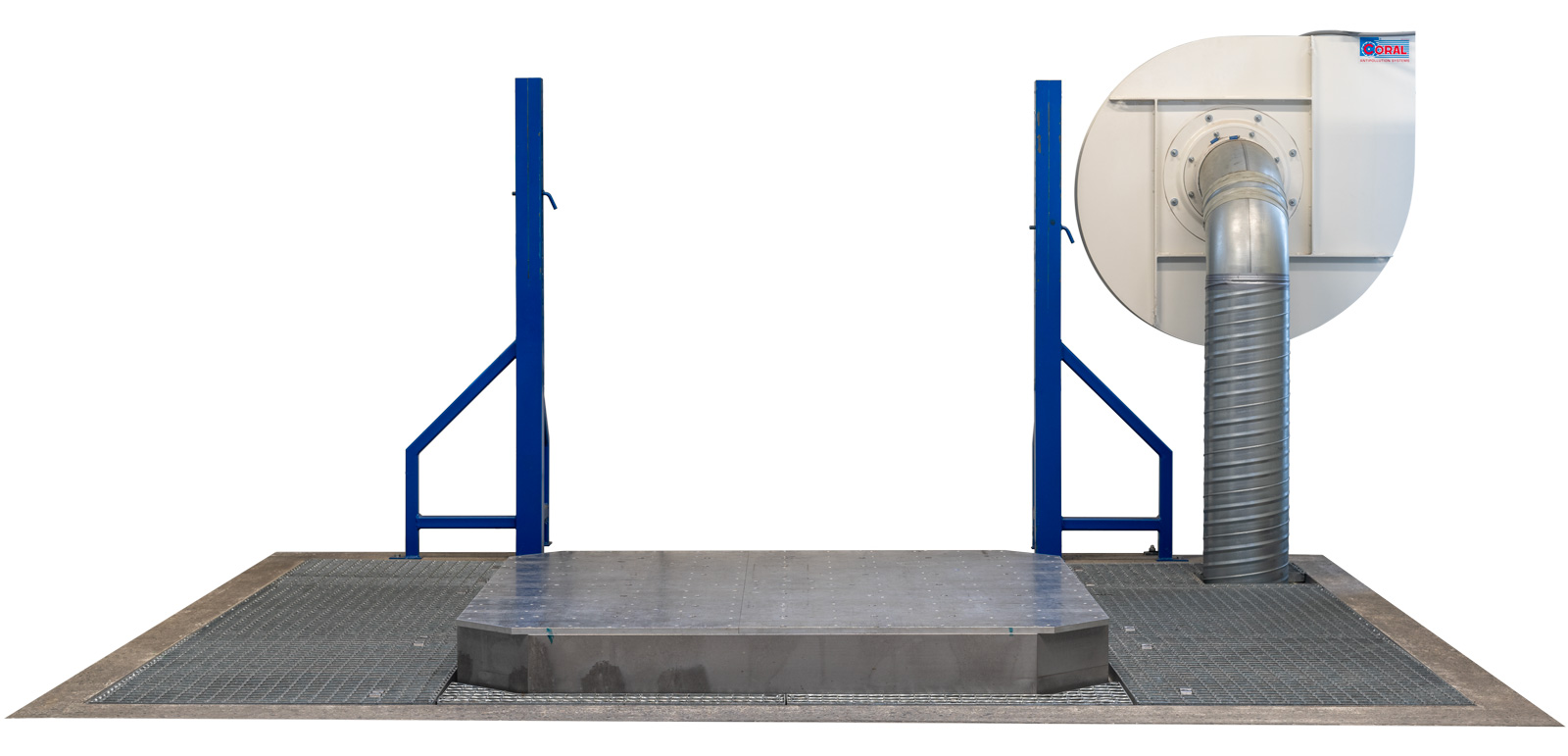

In unserem Prüffeld stehen Ihnen drei Schwing­prüf­systeme zur Verfügung. Alle Systeme ermöglichen vertikale Schwingungs­anregungen (bei Bedarf auf einer Schwer­last­platt­form), ein weiteres System ist zu­sätz­lich mit einem Gleit­tisch für hori­zon­tale Schwing­ungs­an­regung ausgestattet. Dieses System kann außerdem mit einer Klima­kammer kom­biniert werden, um mechanische und klimatische Be­an­spruch­ungen simultan zu prüfen.

Mögliche Anregungsarten:

• Sinus (harmonische Schwingung)
• Rauschen (Random)
• Schock
• weitere auf Anfrage

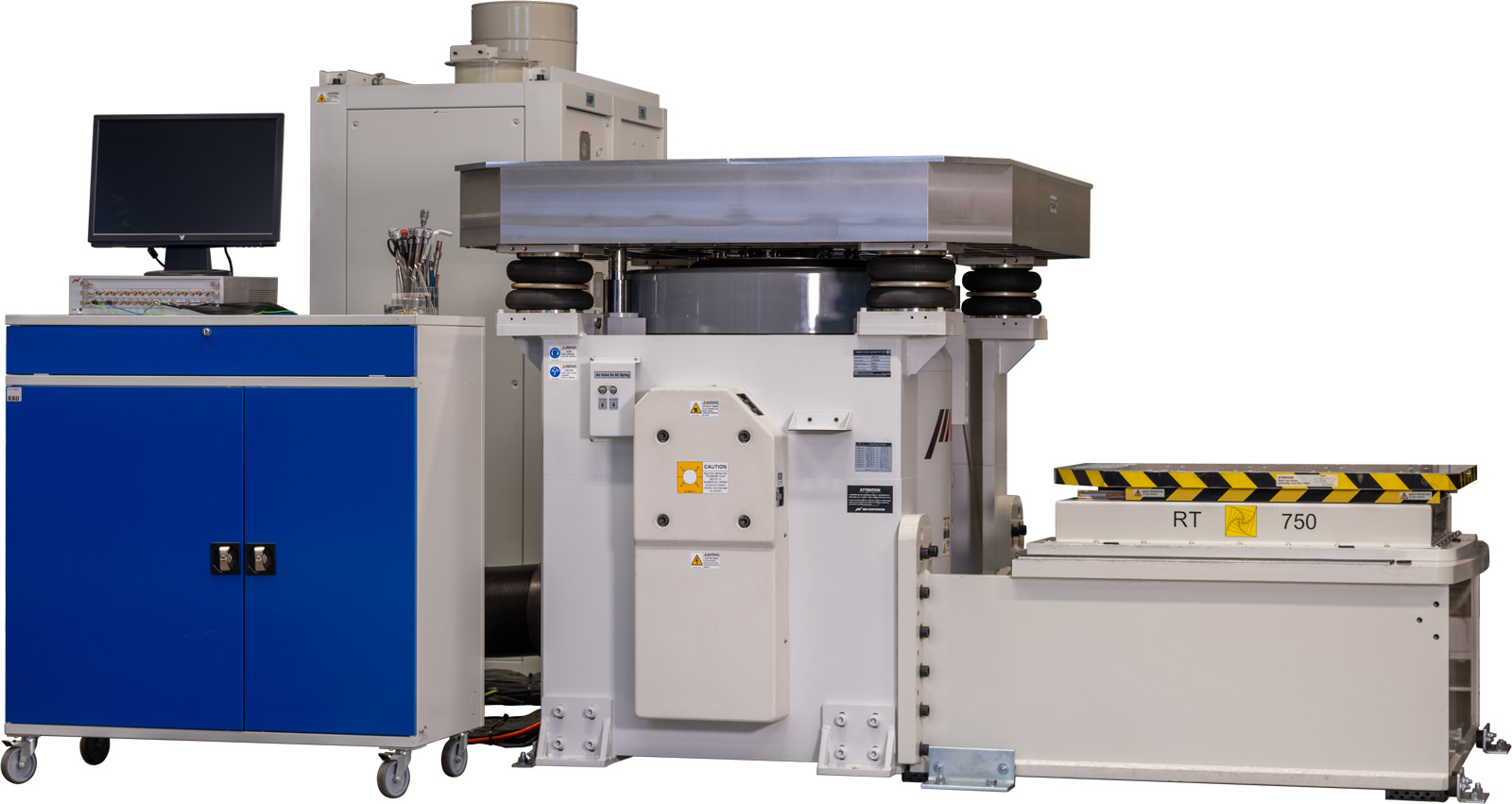

Horizontale Schwingungsanregung:

• System: Gleittisch in Verbindung mit J260
• Prüffläche: 750 mm × 750 mm
• Eigenmasse des Prüftisches: ca. 100 kg

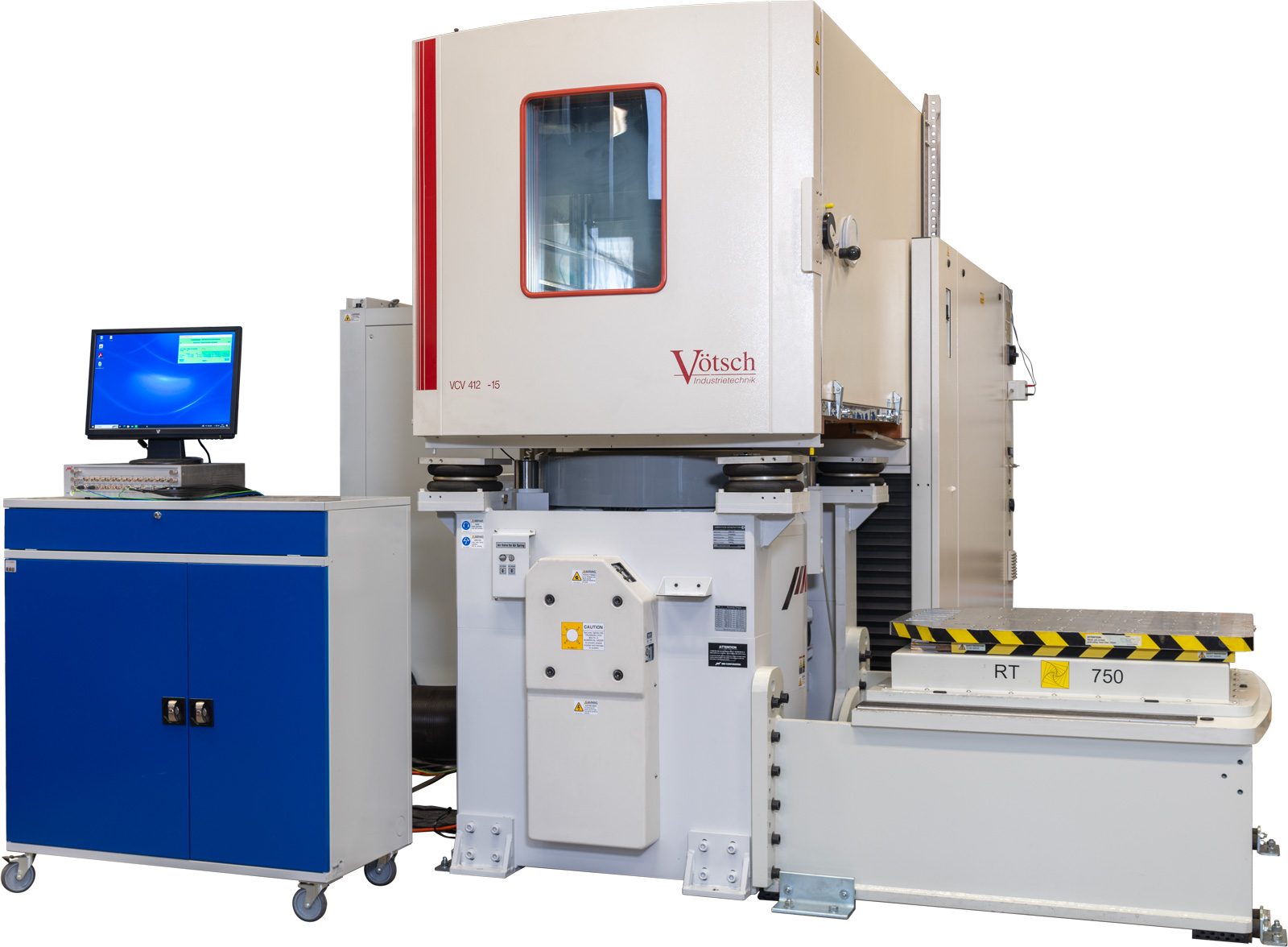

Kombination mit Klimaprüfung:

• Klimakammer: VCV 4120-15
• Verwendbar mit: IVM J260 zur Schwingprüfung unter Klima
• Prüfraumvolumen: 1,2 m³
• Klimabereich:
  Temperatur: –40  °C bis +180  °C
  Relative Luftfeuchtigkeit: 10  % bis 95  %

Anwendungen und Einsatzmöglichkeiten:

Die Schwingprüfsysteme sind geeignet für:

• Transport- und Vibrationsprüfungen gemäß Normen (z. B. ASTM, ISTA, MIL-STD)
• Funktions- und Lebensdauertests unter mecha­nischer Belastung
• Schock- und Stoßprüfungen
• Kombinierte Klima- und Schwing­ungs­prüf­ungen (z. B. für Elektronik, Au­to­mobil­kom­po­nen­ten, Ver­packungs­systeme)
