Weitere Prüftechnik

Prüfgeräte und Messtechnik

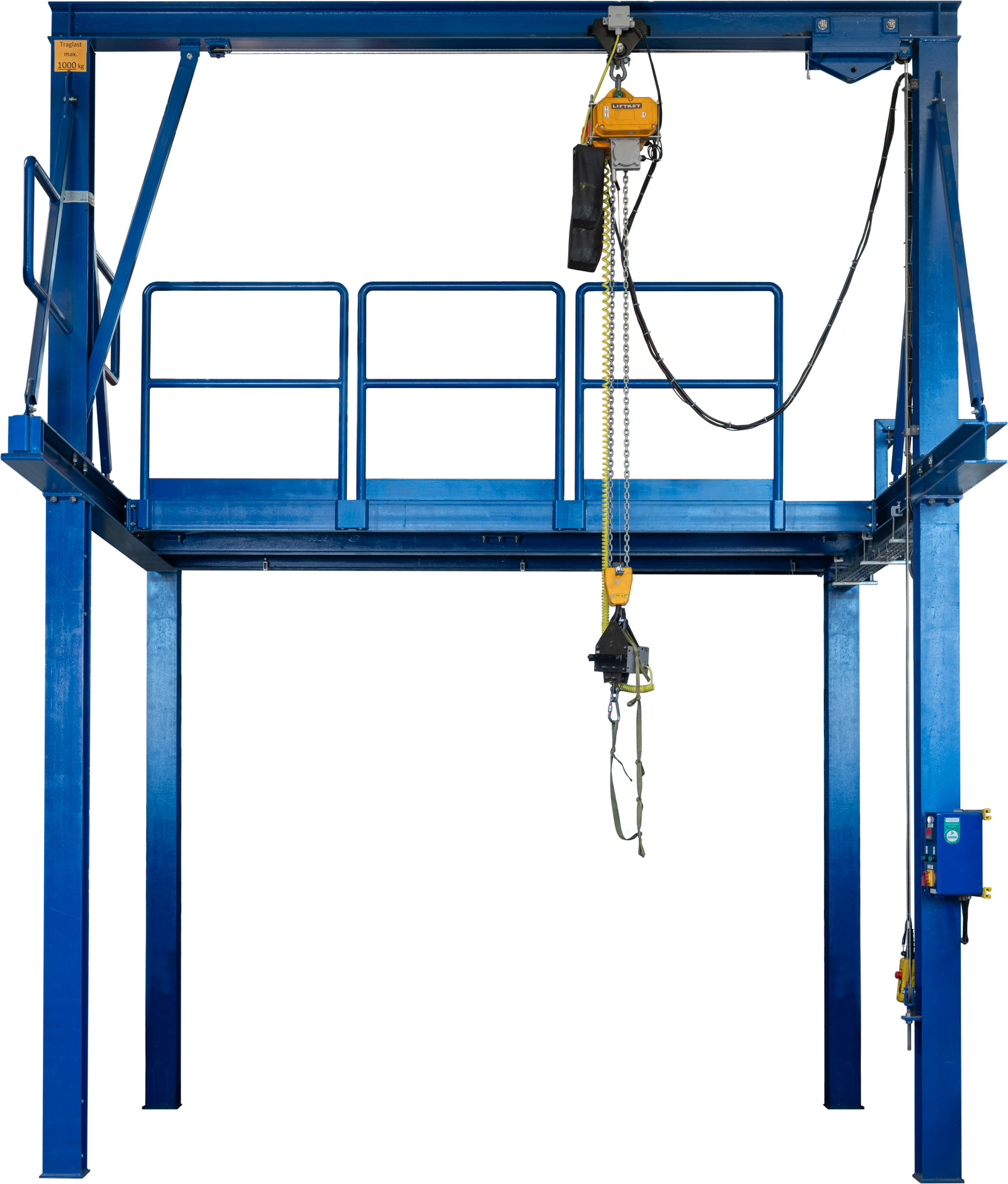

Fallprüfstand

Palettenprüfung

Spezifikation

Fallhakenhöhe	bis 4,00 m
Aufprallfläche	1,90 m x 1,90 m 30 mm starke Stahlplatte auf 15 t-Betonfundament
Probenmasse	bis 1 t
Fallarten	Flächen-, Kanten- und Eckenfall, Kippfall

optional direkte Beschleunigungsmessung am Produkt mit 3D-Sensor sowie Analyse des Fall- und Deformationsverhaltens mittels High-Speed-Aufnahme (Kamera, 16.000 Bilder/Sekunde)

Einsatz

Die Fallprüfung an Paletten und Holzkisten dient dazu, die Widerstandsfähigkeit der Verpackungen gegenüber vertikalen Stoßbelastungen zu überprüfen. Dabei können verschiedene Fallarten simuliert werden.

Anwendbare Prüfverfahren:
ASTM D4169, ASTM D5276, ASTM D6055, ASTM D7386, DIN EN 14149, DIN EN IEC 62759-1, ISTA Series

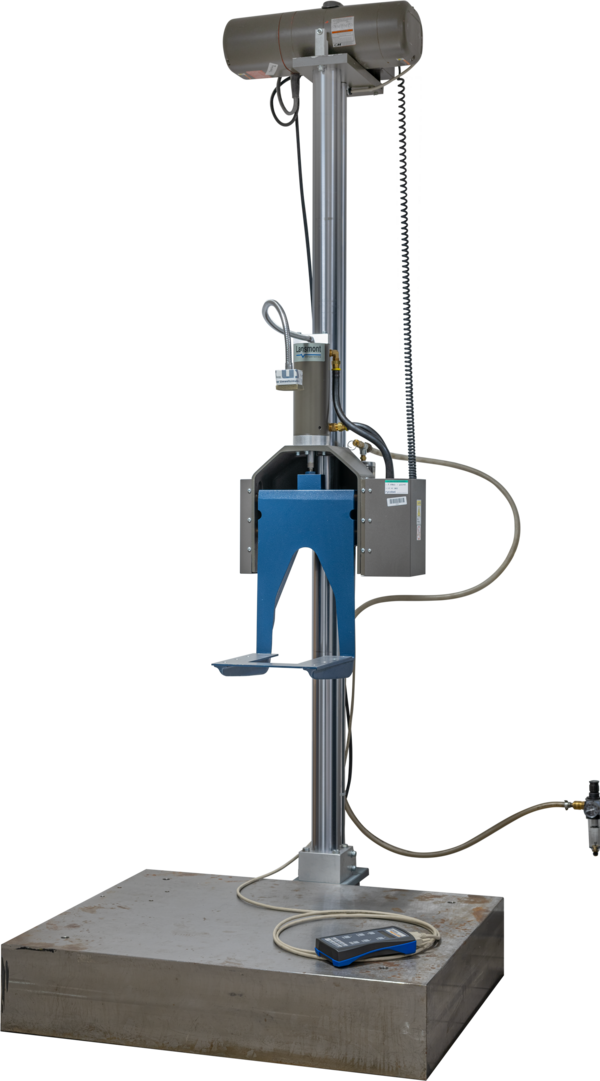

Fallprüfstände

Paketprüfung

Spezifikation

(Zwei identische Prüfstände)

Fallhöhe	0,28 bis 1,5 m
Aufprallfläche	0,8 m x 0,8 m; 200 mm starker Stahlklotz
Probenmasse	bis 35 kg
Fallarten	Flächen-, Kanten- und Eckenfall

optional direkte Beschleunigungsmessung am Produkt mit 3D-Sensor sowie Analyse des Fall- und Deformationsverhaltens mittels High-Speed-Aufnahme (Kamera, 16.000 Bilder/Sekunde)

Einsatz

Die Fallprüfung an Paketen dient dazu, die Widerstandsfähigkeit der Verpackungen gegen Stoßbelastungen während des Transports zu überprüfen. Dabei können verschiedene Fallarten simuliert werden. Die Konstruktion des Fallprüfstand stellt sicher, dass der Aufprall normgerecht auf Ecke, Kante oder Fläche ausgeführt wird.

Anwendbare Prüfverfahren:
ASTM D4169, ASTM D5276, ASTM D6055, ASTM D7386, DIN EN 14149, DIN EN IEC 62759-1, ISTA Series

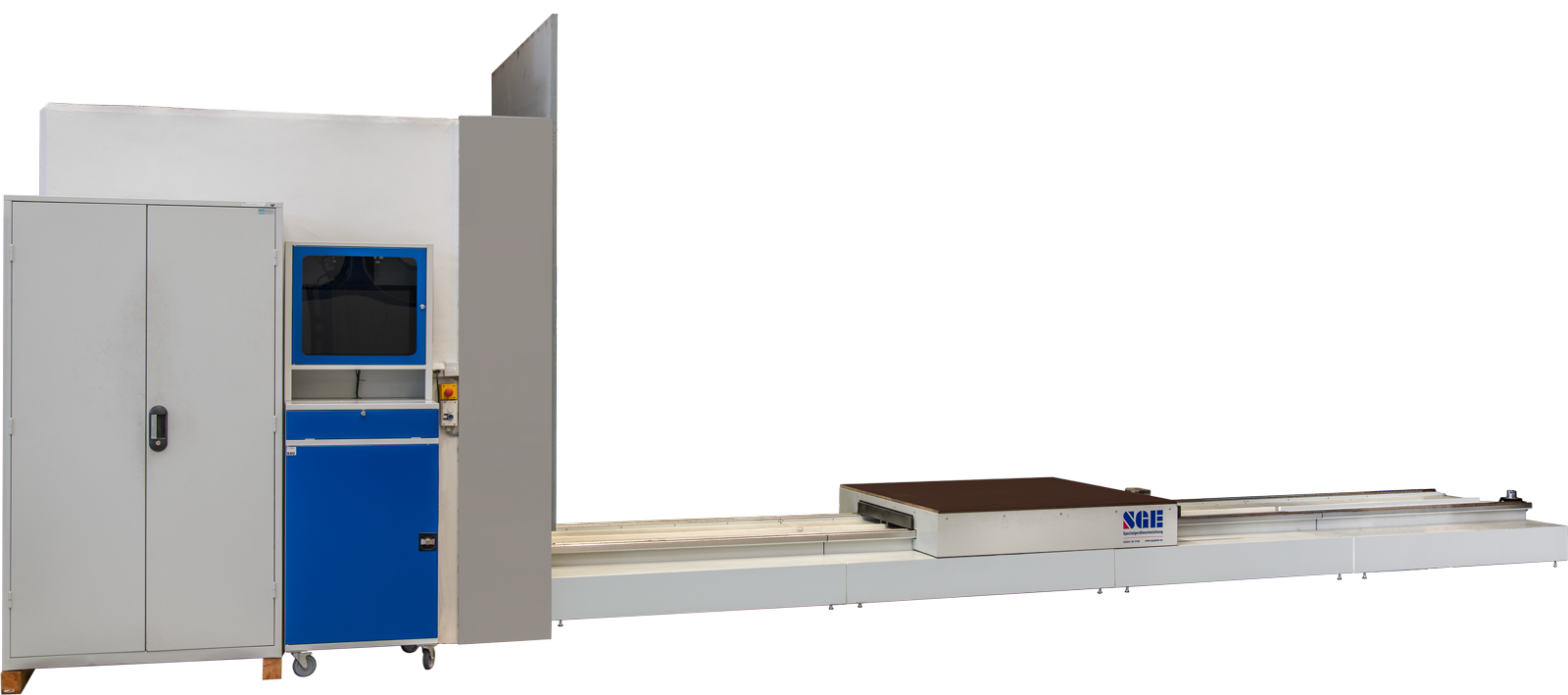

Beschleunigungs-Versuchstand

Palettenprüfung

Spezifikation

Stoßgeschwindigkeit	bis ca. 18 km/h
Wechselbeanspruchung	bis 0,8 g, bis 1 s
Probenmasse	bis 1 t
Probenabmessungen	bis 1,5 m x 1,5 m x 2,5 m (L x B x H), größer auf Anfrage
Prallwand	2,0 m x 2,5 m am Boden angegossener Stahlbetonklotz mit 30 mm dicker Stahlplatte wirksame Masse: >25 t

optional direkte Beschleunigungsmessung am Produkt mit 3D-Sensor sowie Analyse des Deformationsverhaltens mittels High-Speed-Aufnahme (Kamera, 16.000 Bilder/Sekunde)

Einsatz

Mit dem Beschleunigungsversuchsstand lassen sich horizontale Stoßprüfungen durchführen oder Bremsvorgänge simulieren.

Bei der horizontalen Stoßprüfung werden Versandeinheiten seitlich einer schlagartigen Kraft ausgesetzt.

Die Simulation von Bremsvorgängen ermöglicht unter anderem die Überprüfung von Ladungssicherungsmaßnahmen.

Anwendbare Prüfverfahren:
Stoßprüfung nach ASTM D880, DIN EN ISO 2244, ASTM D4169, ISTA 2B / 3B / 3E oder DIN EN IEC 62759-1

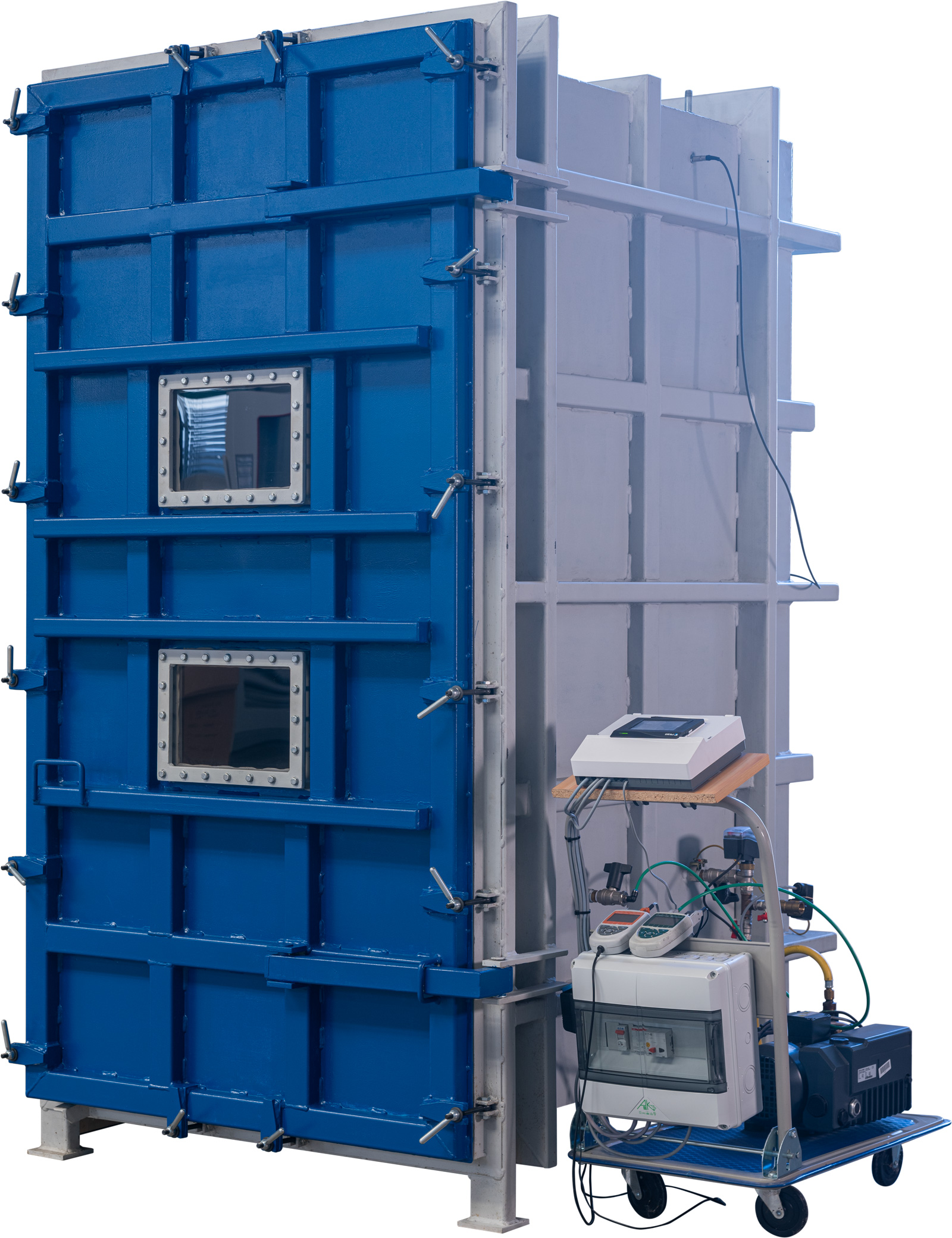

Unterdruckkammer

Palettenprüfung

Spezifikation

Prüfraum	100 cm x 130 cm x 200 cm
Prüfdruck	bis ca. 500 mbar (abs.)

Einsatz

Nachbildung von reduziertem Umgebungsdruck an technischen Gütern und Verpackungen wie er beim Transport oder Einsatz in großer Höhe über dem Meeresspiegel auftritt, zum Beispiel im Flugzeug oder bei Passfahrten (500 mbar entspricht ca. einer Höhe von 4900 Metern über NN).

Anwendbare Prüfverfahren:
Unterdruckprüfung gemäß DIN EN ISO 2873, ASTM D6653, ASTM D4169

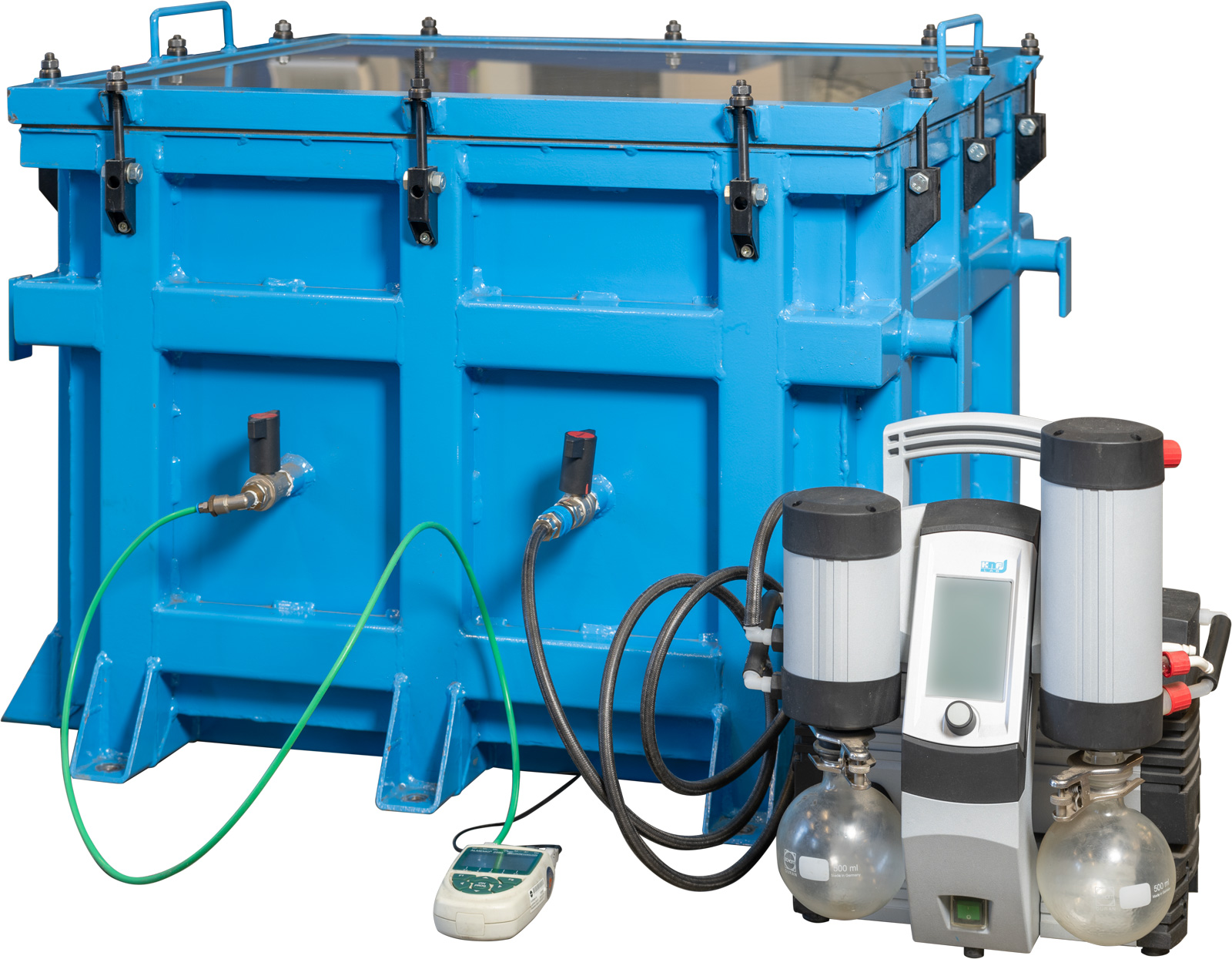

Unterdruckkammer

Paketprüfung

Spezifikation

Prüfraum	74 cm x 74 cm x 55 cm
Prüfdruck	bis ca. 200 mbar (abs.)

Einsatz

Nachbildung von reduziertem Umgebungsdruck an technischen Gütern und Verpackungen wie er beim Transport oder Einsatz in großer Höhe über dem Meeresspiegel auftritt, zum Beispiel im Flugzeug oder bei Passfahrten. (200 mbar entspricht ca. einer Höhe von 11800 Metern über NN).

Anwendbare Prüfverfahren:
Unterdruckprüfung gemäß DIN EN ISO 2873, ASTM D4169, ASTM D6653 und ISTA 3A

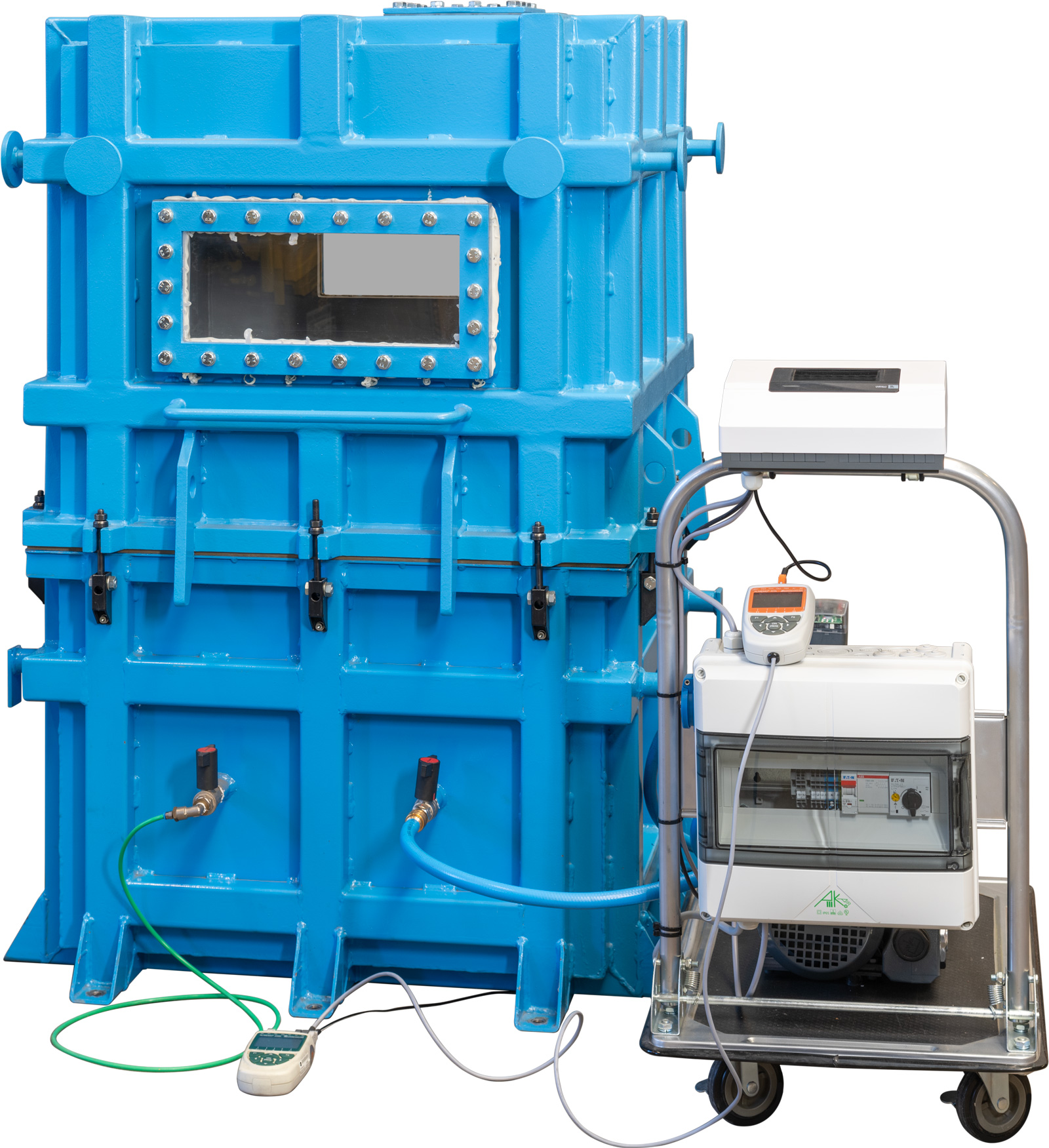

Unterdruckkammer

mit Aufsatz

Spezifikation

Prüfraum	74 cm x 74 cm x 120 cm
Prüfdruck	bis ca. 200 mbar (abs.)

Einsatz

Nachbildung von reduziertem Umgebungsdruck an technischen Gütern und Verpackungen wie er beim Transport oder Einsatz in großer Höhe über dem Meeresspiegel auftritt, zum Beispiel im Flugzeug oder bei Passfahrten. (200 mbar entspricht ca. einer Höhe von 11800 Metern über NN).

Anwendbare Prüfverfahren:
Unterdruckprüfung gemäß DIN EN ISO 2873, ASTM D4169, ASTM D6653 und ISTA 3A

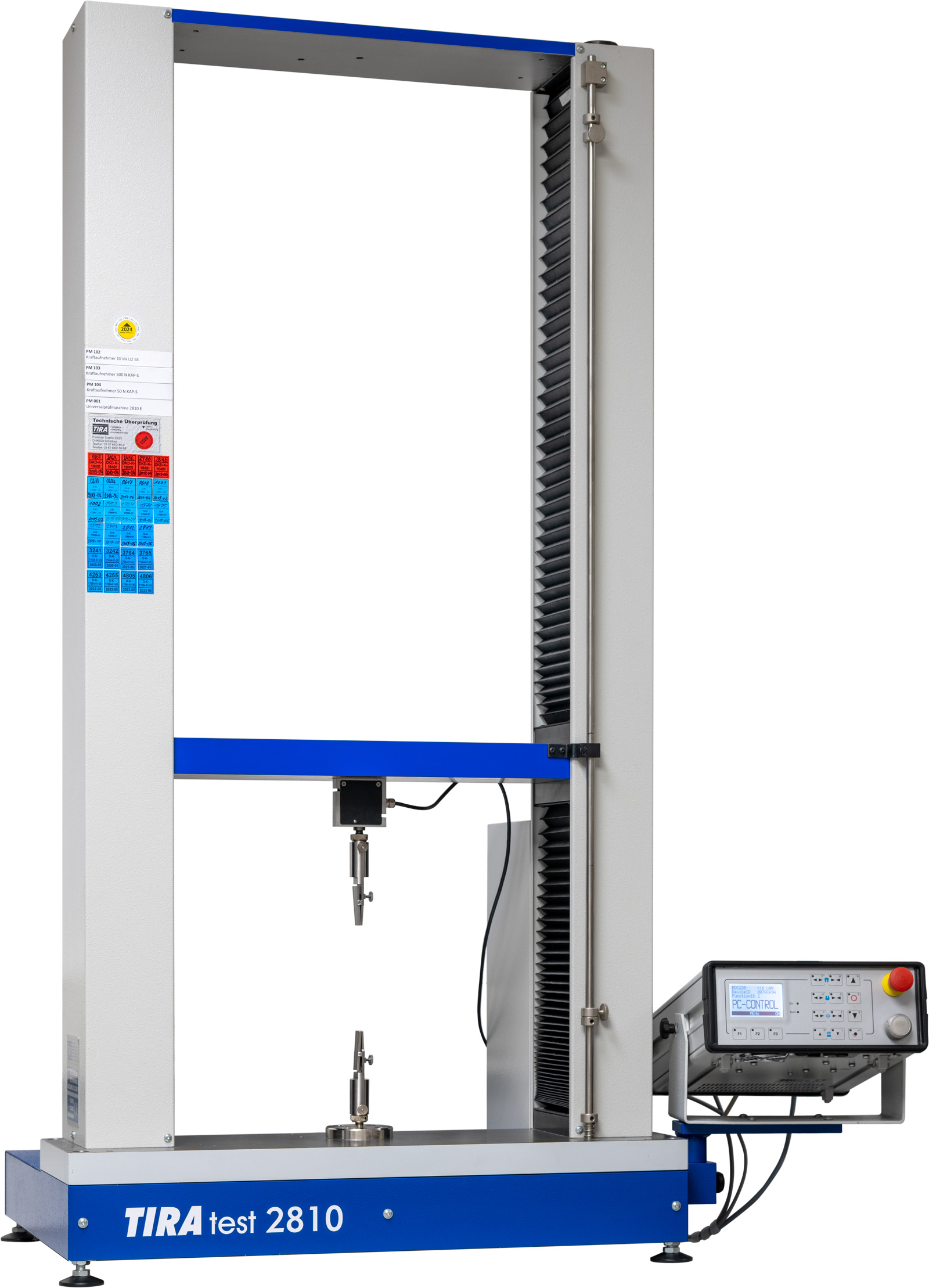

Universal-Zug-Druck-Prüfgerät

TIRA-Test 2810

Spezifikation

Prüfkraft	bis 10 kN
Prüfgeschwindigkeit	bis 500 mm/min
Prüfraum	480 mm x 1080 mm

Einsatz

Die Universal-Zug-Druck-Prüfmaschine TIRA Test 2810 wird für Materialprüfungen eingesetzt, wie zum Beispiel für die Ermittlung der Zugfestigkeit oder der Siegelnahtfestigkeit.

Anwendbare Prüfverfahren: ASTM F88/F88M, DIN EN 868-5, DIN 55529

Taupunktspiegel

Eigenkalibrierung der Klimatechnik

Spezifikation

Frost-/Taupunkt	-30 . . .+99 °C
Relative Luftfeuchtigkeit	5. . . 99 %
Temperatur	-50. . . 125 °C
Genauigkeit Frost-/Taupunkt	≤ ± 0.1 °C
Genauigkeit Temperatur	≤ ± 0.07 °C

Einsatz

Das Taupunktspiegel-Messprinzip ermöglicht eine präzise Bestimmung des Taupunkts und somit auch der relativen Luftfeuchtigkeit. Ideal für Klimaprüfungen, sorgt es für genaue und verlässliche Ergebnisse, um die Einhaltung dieses Parameters sicherzustellen.
